코콤 4선식 비디오폰 KCV-434 셀프교체

집에 이사 오면서 달려 있던 구형 비디오폰, 경비실 인터폰을 이사 5년이 지난 지금에야 교체 했다. 그마저도 신발장 바꿀 때 신발장 안에 넣어두고 사용하고 있었다.  혼자 살 땐 불편함을 안 느꼈지만 와이프랑 아기가 있으니 집에 약간의 개선 사항이 보이면 처리를 해야 된다는 느낌이 온다.

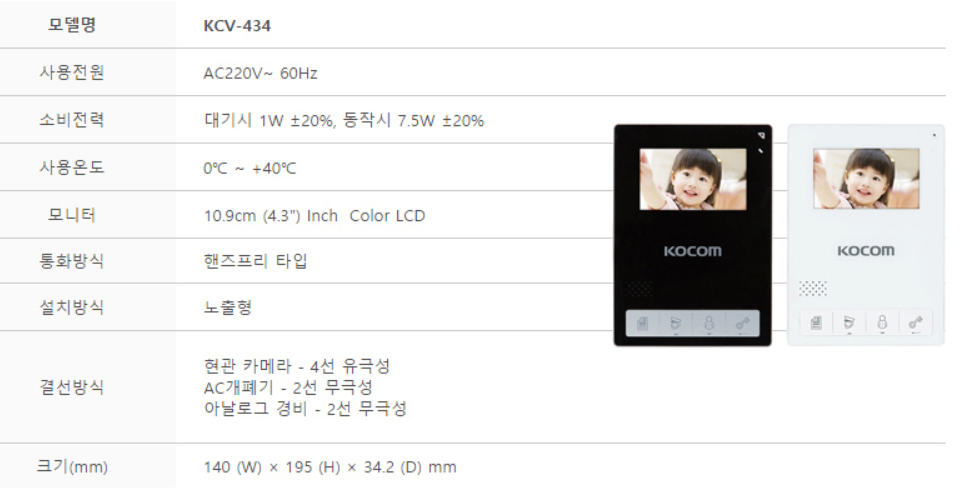

새로 설치한 제품 사양이다.

신발장에 봉인되어 있던 비디오폰, 인터폰이다.

유투브나 블로그에 선지자들의 4선식 비디오폰 교체 방법이 상세하게 나와 있다.

초보자 입장에서 진행하면서 중요한 점은 아래와 같다.

1. 비디오폰 구매시 사양 확인 잘할 것 / 경비실 교환기가 디지털 or 아날로그인지, 기존 인터폰이 4선식인지

2. 달려있던 구형 인터폰, 카메라에는 결선도가 청,황,적,백 순으로 표기

신형 제품의 결선도는 전원, GND, 통화, 영상 순으로 표기 되어 있다.

신형 제품의 4개짜리 커넥터의 전기선도 청,황,적,백 색으로 되어 있어서 같은 순서겠거니 하고 결선했고 어쨌든 작동한다. 초보자 입장에서는 헷갈리더라.

3. 전원선 2개짜리랑, 경비실 2개짜리 선은 구분 없이 결선해도 됨!

4. 타공이 필요할 경우 적절한 공구와 타공용 날물 준비할 것 / 본인은 신발장 측판을 타공해야 해서 드릴은 관리실에서 대여, 신기하게도 35파이 목공용 날물이 집에 있었음

5. 구형 제품들은 전선을 본체에 바로 물리지만 신형 제품은 커넥터에 연결 후 커넥터를 본체에 물리는 식이다.

절연 테이프나 커넥터로 기존선을 잘 연결하는 연습을 하자

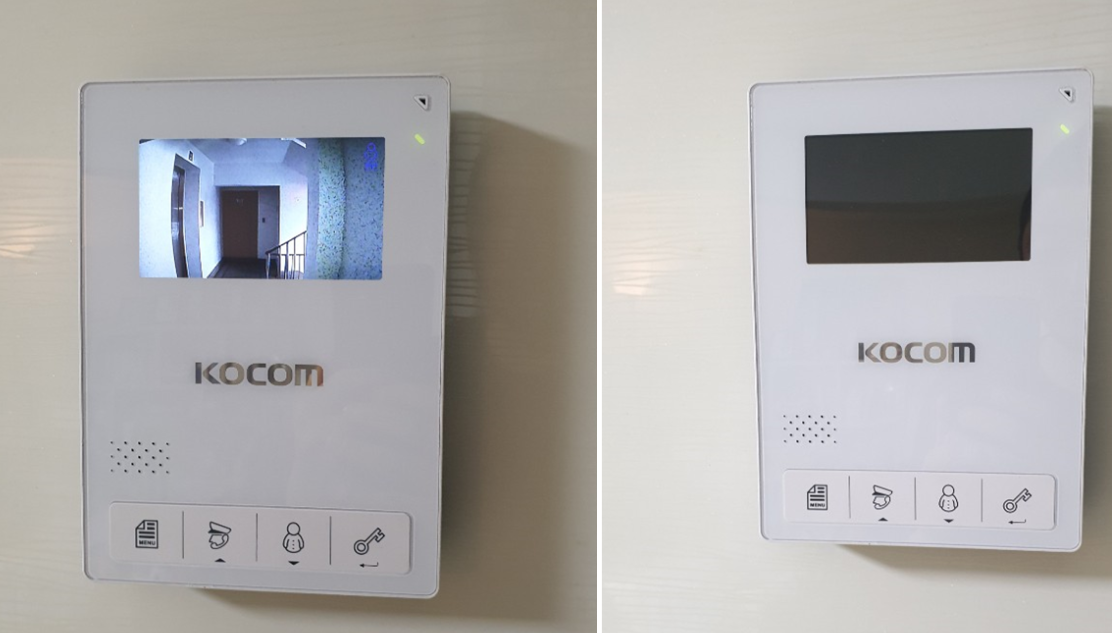

설치 사진이다.

구형제품 결선도

새제품 결선도이다.
